¿Cómo funciona la suspensión (automóvil) y cuáles son sus componentes principales?

La suspensión (automóvil) comprende el conjunto de componentes que conectan las ruedas con el chasis de un vehículo, permitiendo un movimiento relativo controlado entre ambos. Su función principal es doble y antagónica: mantener la estabilidad del vehículo bajo fuerzas intensas y garantizar el confort de los ocupantes aislando la carrocería de las irregularidades del terreno.

Para lograr este equilibrio, los sistemas combinan elementos elásticos que soportan la carga y amortiguadores que frenan las oscilaciones transformando la energía cinética en calorífica. Además, incorporan un conjunto de componentes estructurales y de guiado que dirigen el desplazamiento de las ruedas en todo momento.

¿Cuáles son los objetivos principales de la geometría de la suspensión?

La geometría de la suspensión busca que el trayecto que recorre la rueda a lo largo de su recorrido sea lo más cercano posible al desplazamiento ideal bajo cualquier circunstancia dinámica. Idealmente, la rueda debería desplazarse en un plano vertical estrictamente perpendicular al suelo. Sin embargo, debido a que los elementos de guiado están fijados a la carrocería y no directamente al suelo, esta labor resulta compleja.

Durante la marcha, las ruedas experimentan la interacción de fuerzas combinadas como el par de aceleración, el frenado y la fuerza centrífuga o lateral. Por este motivo, el diseño geométrico debe prever estas variaciones modificando o controlando parámetros específicos de la rueda, tales como el ángulo de caída, la convergencia, el ángulo de lanzamiento y los desplazamientos longitudinales o transversales durante la compresión.

Qué diferencias existen entre los elementos estructurales y los tipos de suspensión?

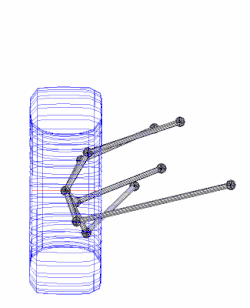

Los sistemas se dividen fundamentalmente en suspensiones dependientes e independientes. En las primeras, las ruedas de un mismo eje forman una sola pieza rígida, como ocurre en los ejes rígidos tradicionales o en los ejes de torsión con travesaños que actúan de forma similar a una barra estabilizadora. En las suspensiones independientes, cada rueda está aislada del movimiento de la opuesta mediante trenes formados por múltiples componentes articulados.

Entre los componentes estructurales destacan los brazos horizontales o triangulares, los pilares telescópicos verticales y los elementos de control auxiliar encargados de limitar los movimientos indeseados. El diseño de estos elementos reduce la masa no suspendida y optimiza la respuesta del vehículo ante las demandas de flexión y torsión generadas por la vía.

Cómo operan los distintos elementos elásticos según su diseño?

Los elementos elásticos soportan el peso del vehículo y almacenan la energía generada por las irregularidades de la superficie. Las ballestas, formadas por láminas de acero superpuestas, destacan por su gran robustez y capacidad de carga, siendo frecuentes en vehículos comerciales y camionetas. Los muelles helicoidales, en forma de hélice, permiten diversas calibraciones de rigidez ocupando un espacio reducido, aunque requieren brazos o tirantes independientes para guiar la rueda.

Por otro lado, los resortes neumáticos emplean aire comprimido dentro de un fuelle flexible para sostener el vehículo, permitiendo regular la altura de marcha de forma dinámica en autobuses, automóviles de lujo y vehículos de carga variable.

De qué manera influyen las suspensiones pasivas, semiactivas y activas en el control del vehículo?

Las suspensiones pasivas utilizan resortes y amortiguadores con características fijas durante la marcha, representando un compromiso predeterminado entre confort y estabilidad. Las suspensiones semiactivas modifican electrónicamente la resistencia de los amortiguadores mediante válvulas controladas o fluidos de propiedades variables en respuesta a las condiciones del terreno detectadas por sensores.

Por su parte, las suspensiones activas incorporan actuadores capaces de ejercer fuerzas directas sobre el sistema para gobernar los movimientos de la carrocería de forma autónoma. Aunque anulan de manera muy eficaz el balanceo y el cabeceo, estas configuraciones requieren mayores niveles de energía, un control electrónico avanzado y un mayor número de componentes complejos.

Cómo ha evolucionado la historia de la suspensión automotriz desde los carruajes?

Los primeros sistemas aplicados al automóvil derivaron directamente de la tecnología de los carruajes mediante el uso de correas flexibles y ballestas de acero. Con el incremento progresivo de la velocidad en los primeros modelos de vehículos a motor, se hizo necesario incorporar dispositivos de fricción y amortiguadores hidráulicos para dominar las oscilaciones de la carrocería.

Durante las primeras décadas del siglo XX se generalizó el uso de muelles helicoidales y barras de torsión, marcando un hito tecnológico la presentación del Lancia Lambda en 1922, un modelo que introdujo de forma pionera una carrocería autoportante combinada con un sistema de suspensión delantera independiente en el que cada rueda operaba sin forzar el movimiento de la contraria.

Cuáles son las fuentes y lecturas recomendadas sobre la materia?

Janeway, R. N. (1973). Which Spring? Where? Society of Automotive Engineers. Barak, Pinhas (1992). Passive Versus Active and Semi-Active Suspension from Theory to Application in North American Industry. Simionescu, P. A., & Norton, Robert L. (2024). On the History of Early Automobile Suspension Systems. Springer Nature Switzerland. Jazar, Reza N. (2008). Vehicle Dynamics: Theory and Application. Springer US.
