¿Cómo funcionan las redes eléctricas modernas?

Una red eléctrica es un sistema interconectado diseñado para suministrar energía desde las plantas generadoras hasta los consumidores finales. Este complejo entramado permite que la electricidad producida en instalaciones distantes llegue a hogares e industrias mediante un proceso coordinado de generación, transmisión y distribución.

¿Qué componentes integran una red eléctrica?

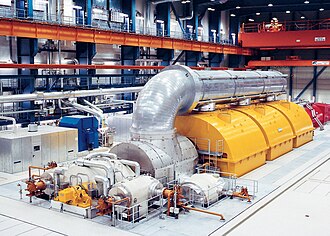

La red eléctrica se compone de tres elementos fundamentales: las plantas generadoras, las líneas de transmisión y los transformadores de distribución. Las plantas generadoras producen electricidad utilizando diversas fuentes, como combustibles fósiles, energía nuclear, eólica o hidráulica. Posteriormente, la energía se transporta a través de líneas de alta tensión para minimizar las pérdidas, y finalmente, los transformadores reducen el voltaje a niveles seguros para su uso doméstico o industrial.

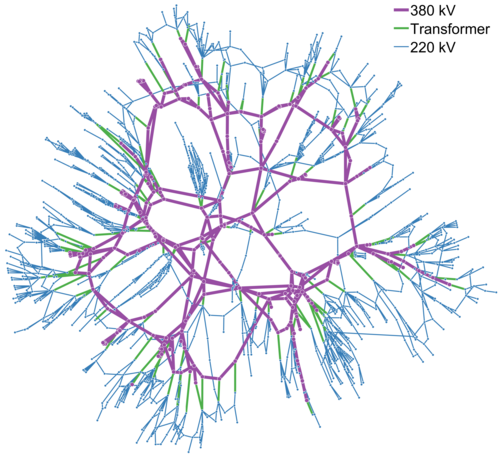

¿Cómo se transmite la electricidad a grandes distancias?

La transmisión de energía eléctrica consiste en el movimiento a granel de electricidad desde los centros de generación hasta las subestaciones cercanas a los puntos de consumo. Para maximizar la eficiencia, se utilizan tensiones muy elevadas, lo que permite reducir la corriente y, por ende, las pérdidas resistivas en los conductores. La mayoría de estos sistemas emplean corriente alterna trifásica, que resulta más eficiente para el transporte de grandes potencias.

¿Cuál es la función de las subestaciones en el sistema?

Las subestaciones actúan como nodos críticos que transforman los niveles de tensión para adaptar la energía a las necesidades de cada etapa del suministro. Existen subestaciones elevadoras, que aumentan el voltaje para la transmisión a larga distancia, y subestaciones reductoras, que disminuyen la tensión para su integración en la red de distribución local. Además, albergan equipos de protección como interruptores automáticos y pararrayos para garantizar la estabilidad y seguridad del sistema.

¿Cómo se distribuye la energía hasta el consumidor final?

La distribución es la etapa final donde la electricidad se entrega a los usuarios individuales. Desde las subestaciones de distribución, la energía se transporta mediante redes radiales o en bucle a tensiones medias, que luego son convertidas a baja tensión por transformadores de distribución situados cerca de los puntos de servicio. Este proceso es gestionado por compañías distribuidoras que operan bajo marcos regulatorios para asegurar la calidad y continuidad del suministro.

¿Qué papel juega el almacenamiento de energía en la red?

El almacenamiento de energía a gran escala permite gestionar la variabilidad de fuentes renovables y equilibrar la oferta con la demanda. Cuando la producción es abundante o la demanda baja, la energía se almacena, para ser liberada durante los picos de consumo. Actualmente, la hidroelectricidad de bombeo representa la mayor capacidad de almacenamiento, aunque el uso de baterías está creciendo rápidamente para proporcionar estabilidad ante fluctuaciones imprevistas.

¿Cómo ha evolucionado la red eléctrica históricamente?

Desde la Revolución Industrial, las redes eléctricas pasaron de ser sistemas aislados que servían a áreas geográficas limitadas a convertirse en infraestructuras interconectadas a gran escala. Nikola Tesla fue una figura clave en este desarrollo, al concebir sistemas de generación centralizada y distribución mediante máquinas de inducción magnética, sentando las bases de la transmisión de alta tensión que utilizamos hoy.

Sources & Further Reading

• Sallam, Abdelhay A.; Malik, Om P. (2011). Electric Distribution Systems. IEEE Computer Society Press.
• Hayes, Brian (2005). Infraestructura: una guía de campo del paisaje industrial. W.W. Norton.
• Cuffe, Paul; Keane, Andrew (2017). "Visualización de la estructura eléctrica de los sistemas de energía eléctrica". IEEE Systems Journal.
• Douris, Constance. "As Cyber Threats To The Electric Grid Rise, Utilities And Regulators Seek Solutions". Forbes. Enlace.
