¿Cómo funcionan los sistemas de refrigeración y cuáles son sus componentes principales?

Los sistemas de refrigeración son arreglos mecánicos diseñados para trasladar energía térmica entre dos focos, utilizando las propiedades termodinámicas de la materia para reducir la temperatura en espacios específicos, como cámaras frigoríficas. A diferencia de un circuito de refrigeración simple, que puede ser un concepto general para disipar calor, un sistema frigorífico es una estructura compleja que integra conocimientos de química, termodinámica, transferencia de calor e ingeniería mecánica.

¿Qué parámetros definen el diseño de un sistema frigorífico?

El diseño eficiente de estos sistemas depende de un balance preciso de masas y energías. Los ingenieros consideran principalmente las temperaturas de operación, que incluyen los niveles de evaporación y condensación, así como la capacidad total del sistema medida en kW según la carga térmica requerida. Además, la selección de refrigerantes amigables con el medio ambiente y la optimización de los costos operativos son factores críticos que determinan la configuración constructiva final.

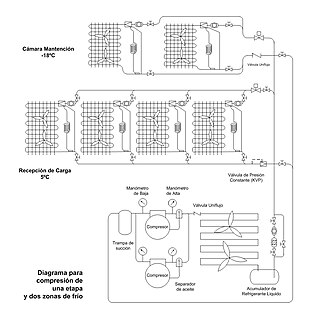

¿Cómo se clasifican los sistemas según sus zonas de frío?

Los sistemas pueden categorizarse según la cantidad de temperaturas de régimen que manejan. En un sistema de una sola zona, el equipo opera bajo una única temperatura de evaporación y condensación. Por el contrario, en sistemas con dos o más zonas, el refrigerante se evapora a distintos niveles de presión y temperatura para satisfacer necesidades simultáneas, como mantener una cámara de congelado y otra de productos frescos en una misma planta frigorífica.

¿Qué diferencia a la expansión seca de la recirculación de líquido?

La alimentación de refrigerante define el comportamiento del evaporador. En la expansión seca o directa (DX), el refrigerante se evapora a lo largo del recorrido del evaporador, alcanzando un estado de mezcla. En cambio, los sistemas con recirculación de líquido utilizan una sobrealimentación donde el flujo másico de líquido supera al de vapor, siendo una configuración preferida en aplicaciones industriales de gran escala y baja temperatura.

¿Cómo opera la refrigeración por compresión?

La refrigeración por compresión desplaza energía térmica mediante la creación de zonas de alta y baja presión. El fluido refrigerante cambia de estado, pasando de líquido a vapor y viceversa, mientras circula por intercambiadores de calor. Este proceso requiere un compresor mecánico para elevar la presión del gas, siendo el corazón del ciclo termodinámico.

¿Qué configuraciones existen para los sistemas de compresión?

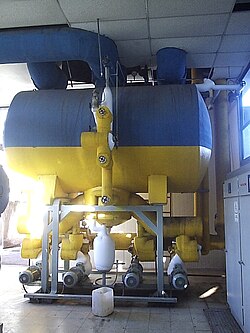

Existen diversas configuraciones según la complejidad y el número de etapas, como sistemas de una o doble etapa, sistemas en cascada y aquellos que incorporan enfriadores intermedios o estanques de recirculado. La elección depende de la diferencia de temperaturas entre los focos y la eficiencia energética buscada. Por ejemplo, la válvula de expansión termostática es un componente clave para regular la expansión directa en muchos de estos arreglos.

¿En qué consiste la refrigeración por absorción?

A diferencia de la compresión mecánica, la refrigeración por absorción aprovecha las propiedades químicas de ciertas sustancias para producir frío. El ciclo se basa en la capacidad de un absorbente, como el bromuro de litio, para capturar un refrigerante en fase de vapor, como el agua. Este método es una alternativa técnica cuando se busca evitar el uso de compresores eléctricos tradicionales.

Sources & Further Reading

• Rapin, P. J., & Jacquard, P. (1998). Instalaciones Frigoríficas (Tomo I Física Aplicada). Ed. MARCOMBO.
• Dossat, R. J. (2001). Principios de Refrigeración. Ed. CECSA.
