¿En qué consiste el diseño geométrico de carreteras y cuáles son sus principios fundamentales?
Descubre en qué consiste el diseño geométrico de carreteras, sus componentes en planta y vertical, y los factores técnicos de seguridad.
En pocas palabras
- El diseño geométrico de una carretera se define en planta, perfil longitudinal y perfil transversal.
- La clotoide se utiliza como curva de transición para evitar cambios bruscos de curvatura y peralte.
- El peralte contrarresta la fuerza centrífuga en las curvas mediante la inclinación transversal de la calzada.
¿En qué consiste el diseño geométrico de carreteras y cuáles son sus principios fundamentales?

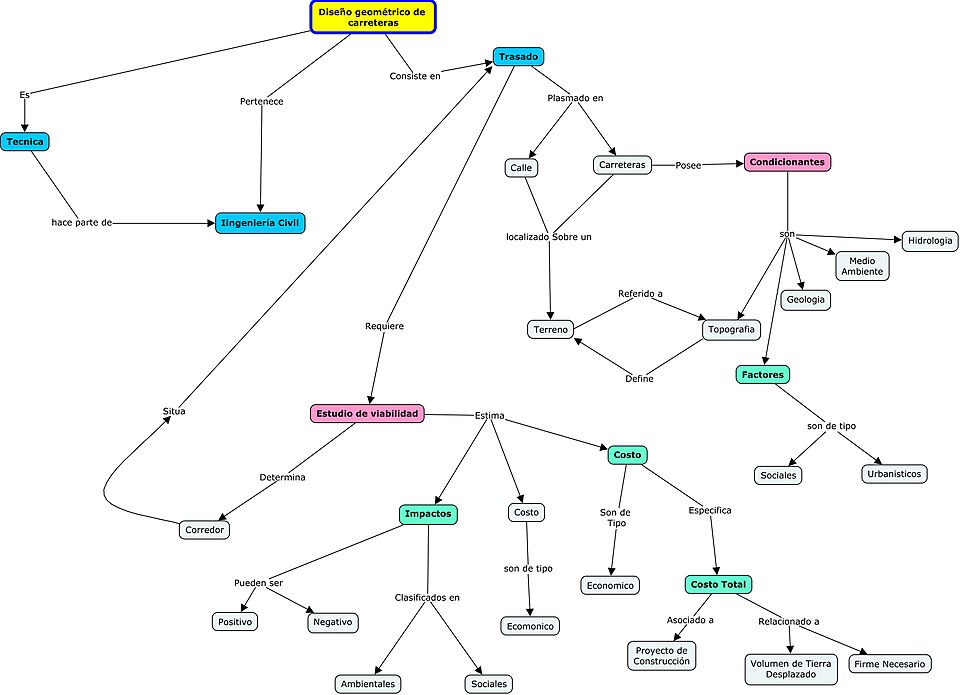

El diseño geométrico de carreteras es la técnica de ingeniería civil que se encarga de situar el trazado de una vía sobre el terreno, considerando restricciones topográficas, geológicas, medioambientales y urbanísticas.
¿Cómo se realiza el estudio previo y la clasificación de una vía?
El proceso comienza con un estudio de viabilidad para determinar el corredor más adecuado, minimizando costes de construcción, volúmenes de tierra y afectaciones ambientales. Las carreteras se clasifican según el número de calzadas, carriles y arcenes. Unas mayores dimensiones permiten soportar más tráfico y velocidades elevadas, exigiendo radios de curva más amplios y parámetros de trazado más estrictos que ajustan la vía de manera diferente al terreno.
¿Cuáles son los tres planos espaciales que determinan la geometría de una carretera?
La geometría tridimensional de una vía se define mediante tres planos principales: la planta, que fija las alineaciones horizontales; el perfil longitudinal, donde se establecen las alineaciones verticales; y el perfil transversal, que determina los peraltes, el bombeo y la inclinación de la rasante.
¿Qué es la distancia de parada y cómo influye en la seguridad vial?
La distancia de parada es la longitud mínima que un conductor necesita recorrer al frenar para evitar un obstáculo tras percibirlo. Depende de la velocidad de proyecto, el tiempo de reacción, el coeficiente de rozamiento longitudinal y la pendiente de la vía.
¿Qué tipos de alineaciones horizontales se utilizan en planta?
Las alineaciones en planta se componen de rectas, curvas circulares y clotoides de transición. Las rectas ofrecen buena visibilidad pero requieren limitaciones de longitud para evitar la pérdida de atención del conductor. Las curvas circulares definen los giros, mientras que las clotoides permiten una variación gradual de la curvatura entre las rectas y los arcos de circunferencia.
¿Cómo funcionan las alineaciones verticales y los acuerdos parabólicos?
El perfil longitudinal se compone de alineaciones rectas verticales unidas por acuerdos parabólicos, los cuales se dividen en convexos y cóncavos. Los acuerdos convexos priorizan la visibilidad de frenado en la cresta de las rasantes, mientras que los cóncavos se diseñan considerando las condiciones de visibilidad nocturna bajo la iluminación de los faros.
¿Qué función cumple el peralte y cuáles son los límites aplicados?
El peralte es la inclinación transversal que se otorga a la calzada en las curvas para contrarrestar la fuerza centrífuga mediante una componente del peso del vehículo. Su valor está sujeto a normativas nacionales específicas por motivos de seguridad.
Sources & Further Reading
- Profe Espinoza, Diseño geométrico de las carreteras, Topografía Docente.
- Ministerio de Fomento de España, Normativa de trazado 3.1-IC.
- Junta de Andalucía, Estudio de Viabilidad Carretera Baza-Purchena.
