¿Qué es la Represa de Gatún y cuál es su importancia en el Canal de Panamá?
Descubre la historia, construcción y funcionamiento de la Represa de Gatún, una pieza fundamental de ingeniería que permite la operación del Canal de Panamá.
En pocas palabras
- La construcción de la Represa de Gatún se llevó a cabo entre 1907 y 1913.
- Al finalizar, era la represa de tierra más grande del mundo.
- El lago Gatún, formado por la represa, tiene un área de 425 km² a su nivel normal.
- La represa utiliza un núcleo de arcilla impermeable formado mediante relleno hidráulico.
¿Qué es la Represa de Gatún y cuál es su importancia en el Canal de Panamá?
La Represa de Gatún es una estructura de tierra de gran envergadura situada sobre el río Chagres, en Panamá. Construida entre 1907 y 1913, constituye un elemento esencial del Canal de Panamá, ya que embalsa el agua necesaria para formar el lago Gatún y permite el tránsito de buques a través del istmo, además de alimentar una central hidroeléctrica que provee energía a las esclusas.
¿Cómo se logró la construcción de esta gigantesca represa de tierra?
La construcción fue un desafío de ingeniería que requirió la creación de dos muros de piedra paralelos, separados por 366 metros, utilizando material excavado en el Corte Culebra y en la zona de las esclusas. Entre estos muros se formó un núcleo impermeable mediante una técnica de relleno hidráulico, empleando arcilla blanda del valle inferior que era bombeada a una pileta central. Tras asentarse el material y extraer el agua, se consolidó un núcleo de cemento natural. La cara superior de la represa fue reforzada con grandes peñascos para resistir la erosión del oleaje.
¿Qué función cumple el vertedero de hormigón en la estructura?

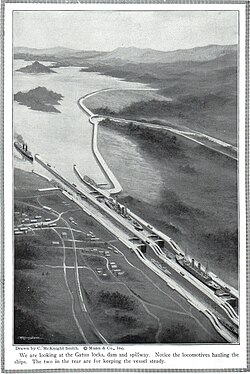

El vertedero, ubicado sobre un cerro rocoso central, regula el flujo del río Chagres para evitar desbordamientos. Su diseño semicircular permite que el agua converja desde distintas direcciones, lo que neutraliza la fuerza del caudal y minimiza la erosión. Cuenta con 14 compuertas operadas eléctricamente que controlan la salida del agua. Con el lago a su nivel máximo de 26,5 metros, el vertedero tiene una capacidad de descarga de 4100 m³ por segundo, superando el caudal máximo registrado del río Chagres.
¿Cómo genera electricidad la represa para el funcionamiento del canal?
La central hidroeléctrica, situada en el lado este del canal de descarga, aprovecha el agua del lago Gatún para activar generadores de turbina. Originalmente, se instalaron tres generadores con una capacidad total de 9 megawatts. Esta energía es fundamental para operar las esclusas, mover la maquinaria del vertedero y proporcionar iluminación tanto a las esclusas como a los asentamientos cercanos vinculados a la operación del canal.
¿Por qué se eligió el sitio de Gatún para esta obra?
El lugar resultó ideal debido a la topografía del valle del río Chagres. A unos 10 kilómetros de su desembocadura, las sierras que limitan el valle se estrechan, dejando una brecha de apenas 2 kilómetros con un cerro rocoso central. Esta configuración permitió construir una represa relativamente pequeña en comparación con el enorme volumen de agua que es capaz de contener, creando un lago artificial que sirve tanto de vía navegable como de reserva hídrica para el sistema de esclusas.
¿Qué dimensiones alcanzó la represa al finalizar su construcción?
Al momento de su culminación, la obra ostentaba el título de la represa de tierra más grande del mundo. Su longitud en la parte superior es de 2300 metros, con una base de 640 metros de ancho. La estructura contiene aproximadamente 17 millones de metros cúbicos de material y tiene un peso estimado de 27 millones de toneladas, cubriendo una superficie de 1,17 kilómetros cuadrados.
Sources & Further Reading
- Bennett, Ira E. History of the Panama Canal.
- Goethals, George W. The Panama Canal.
