¿Qué es la resistencia eléctrica y cómo se define su funcionamiento?

Descubra qué es la resistencia eléctrica, cómo se calcula según la ley de Ohm, los tipos de materiales y su comportamiento en circuitos de corriente continua y alterna.

En pocas palabras

  • La unidad de resistencia eléctrica en el Sistema Internacional es el ohmio (Ω).
  • La resistencia de un conductor es directamente proporcional a su longitud e inversamente proporcional a su sección transversal.
  • Georg Simon Ohm descubrió en 1827 la relación matemática entre la tensión, la corriente y la resistencia.
  • En una asociación en serie, la resistencia equivalente es igual a la suma aritmética de todas las resistencias individuales.

¿Qué es la resistencia eléctrica y cómo se define su funcionamiento?

En el ámbito de la electricidad, se le denomina resistencia eléctrica a la oposición natural que presenta un conductor al flujo de corriente eléctrica a través de su seno. Esta propiedad fundamental se mide en ohmios (Ω), una unidad nombrada en honor al físico alemán Georg Simon Ohm, quien descubrió la relación matemática que rige el comportamiento de la corriente frente a una diferencia de potencial.

Símbolos utilizados comúnmente para representar la resistencia eléctrica en los esquemas de circuitos.
Símbolos de la resistencia eléctrica en un circuito.

¿Cómo se calcula la resistencia a partir de las características físicas del conductor?

La resistencia de un conductor de tipo cable depende directamente de las propiedades geométricas y materiales del mismo. De acuerdo con la formulación teórica, se expresa mediante la relación matemática donde intervienen la resistividad del material, la longitud del cable y el área de su sección transversal.

Fórmula matemática para calcular la resistencia de un conductor basada en la resistividad, la longitud y la sección transversal.
Fórmula general de la resistencia de un conductor.

La resistencia de un conductor depende directamente del coeficiente de resistividad del material, aumenta de manera proporcional conforme es mayor su longitud y disminuye de forma inversamente proporcional al aumentar el grosor de su sección transversal. Esto significa que los cables más largos ofrecen mayor oposición, mientras que los conductores más gruesos facilitan el paso de los electrones.

Representación de la longitud del conductor empleada en las ecuaciones físicas.
Representación de la longitud (l) del conductor.

¿De qué manera se relaciona la resistencia con la ley de Ohm y la corriente?

La ley de Ohm establece que la resistencia de un material se define como la razón matemática entre la diferencia de potencial eléctrico aplicada y la intensidad de la corriente que atraviesa dicha resistencia. En un circuito ideal, la corriente es directamente proporcional al voltaje e inversamente proporcional a la resistencia.

Ecuación fundamental de la ley de Ohm que relaciona resistencia, voltaje e intensidad.
Fórmula de la ley de Ohm.

¿Cómo varía el comportamiento de una resistencia entre la corriente continua y la corriente alterna?

Una resistencia real en corriente continua se comporta de manera prácticamente idéntica a una resistencia ideal, transformando la energía eléctrica en calor mediante el efecto Joule. Sin embargo, en los sistemas de corriente alterna, especialmente a altas frecuencias, entran en juego efectos inductivos y capacitivos adicionales provocados por los terminales y la geometría del dispositivo.

Diagrama fasorial empleado para analizar el comportamiento en corriente alterna senoidal en estado estable.
Diagrama fasorial utilizado en corriente alterna senoidal.

¿Cómo se identifican y clasifican los encapsulados de las resistencias modernas?

Dependiendo de la aplicación y del proceso de fabricación, las resistencias comerciales se presentan en diversos formatos físicos. Las resistencias de montaje superficial o SMT se encapsulan en pequeños bloques rectangulares diseñados para sistemas automatizados, mientras que las resistencias de tipo through hole disponen de terminales metálicos cilíndricos para atravesar perforaciones en placas de circuito impreso.

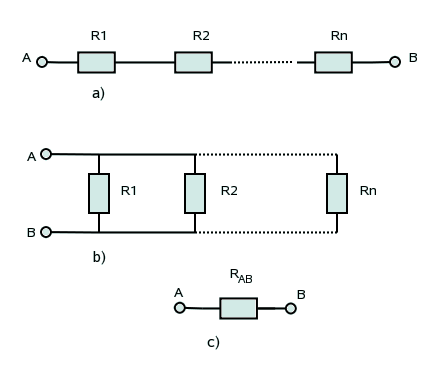

Esquemas que ilustran las asociaciones básicas en serie y paralelo de las resistencias.
Asociaciones generales de resistencias en serie, paralelo y resistencia equivalente.

¿Cómo se calculan las asociaciones de resistencias en serie, paralelo y circuitos mixtos?

La resistencia equivalente de un conjunto de componentes depende de cómo estén conectados dentro de la red eléctrica. Cuando las resistencias se montan en serie, la resistencia equivalente es simplemente la suma algebraica de todas ellas. En cambio, cuando se disponen en paralelo, la resistencia equivalente se calcula mediante la inversa de la suma de las inversas de cada componente individual.

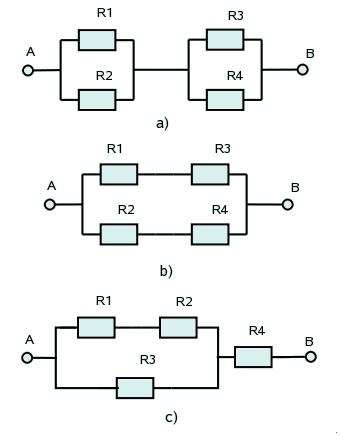

Ejemplos gráficos de asociaciones mixtas compuestas por cuatro resistencias.
Asociaciones mixtas de cuatro resistencias.

¿De qué manera influye la temperatura en el valor de la resistencia de un material?

La variación térmica modifica de forma directa el valor resistivo de los componentes y conductores. En la mayoría de los metales, la resistencia aumenta de manera proporcional al elevarse la temperatura debido a una mayor agitación térmica en la red cristalina, mientras que en otros elementos puede disminuir y, en condiciones extremas de enfriamiento, algunos materiales experimentan el fenómeno de superconductividad con resistencia prácticamente nula.

Esquemas de conexiones eléctricas en configuraciones de estrella y triángulo.
Asociaciones en estrella y en triángulo.

¿Qué tecnologías y tipos de resistencias avanzadas existen para aplicaciones de alta precisión?

Para aplicaciones electrónicas que exigen una estabilidad térmica excepcional y un nivel mínimo de ruido, se emplean tecnologías avanzadas como las resistencias de lámina metálica. Estos componentes utilizan aleaciones especiales de níquel-cromo fijadas sobre un sustrato cerámico mediante un cuidadoso equilibrio termomecánico.

Dibujo técnico ilustrativo de la estructura interna y capas de una resistencia de lámina metálica.
Construcción de las resistencias de lámina metálica.
