¿Qué es un circuito eléctrico y cómo funciona?

Un circuito eléctrico es una interconexión de componentes eléctricos, tales como baterías, resistores, inductores, capacitores e interruptores, que permite el transporte de corriente eléctrica a través de una trayectoria cerrada. Esta configuración proporciona una vía de retorno para la corriente, permitiendo que la energía fluya desde una fuente hacia los elementos que la consumen o transforman.

¿Cuáles son los elementos básicos que componen un circuito?

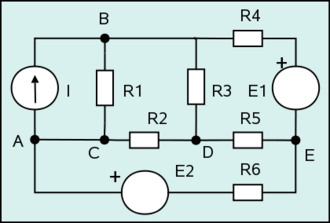

Para que un circuito funcione, requiere de diversos elementos que cumplen funciones específicas en el flujo de electrones. Un componente es cualquier dispositivo con dos o más terminales por donde circula carga. Los nodos son los puntos donde se conectan dos o más conductores, mientras que las ramas representan la porción del circuito entre dos nodos consecutivos. Una malla es cualquier camino cerrado dentro de la red. Las fuentes, ya sean de tensión o corriente, proporcionan la energía necesaria, y los conductores facilitan el flujo de corriente sin resistencia significativa.

¿Cómo ha evolucionado la comprensión histórica de los circuitos?

La comprensión de los circuitos eléctricos se consolidó a través de siglos de experimentación. En el siglo XVII, William Gilbert inició el estudio del magnetismo, seguido en el XVIII por Benjamin Franklin, quien desarrolló el concepto de carga eléctrica. Posteriormente, Luigi Galvani y Alessandro Volta avanzaron en la bioelectricidad y la invención de la batería química. En el siglo XIX, científicos como André-Marie Ampère, Georg Simon Ohm y Michael Faraday establecieron las leyes fundamentales de la electrodinámica y la inducción electromagnética, permitiendo el cálculo preciso de voltajes y corrientes.

¿Qué diferencia a un circuito lineal de uno no lineal?

Un circuito lineal es aquel cuyas señales obedecen al principio de superposición, lo que facilita su análisis mediante herramientas matemáticas como la transformada de Laplace. Por el contrario, los circuitos electrónicos suelen ser no lineales, lo que requiere métodos de diseño y análisis mucho más complejos. La linealidad es una propiedad clave que permite predecir el comportamiento de la red bajo diversas condiciones de operación.

¿Cómo se clasifican los circuitos según su configuración y componentes?

Los circuitos pueden clasificarse bajo múltiples criterios, incluyendo el tipo de señal (continua o alterna), el régimen de operación (periódico o transitorio) y la configuración física (serie, paralelo o mixta). Además, se distinguen por la naturaleza de sus componentes, clasificándose en eléctricos o electrónicos, siendo estos últimos subdivididos en digitales, analógicos o mixtos según la forma en que procesan la información.

¿Qué leyes rigen el comportamiento de los circuitos eléctricos?

El análisis de cualquier red eléctrica se basa en leyes fundamentales. La Ley de Ohm define la relación entre voltaje, corriente y resistencia. Las leyes de Kirchhoff, tanto la de corriente como la de tensión, son esenciales para resolver circuitos complejos. Asimismo, teoremas como los de Thévenin y Norton permiten simplificar redes lineales complejas a equivalentes más manejables, mientras que el teorema de superposición facilita el cálculo de respuestas cuando existen múltiples fuentes independientes.

¿Qué herramientas utilizan los ingenieros para el diseño y simulación?

El diseño moderno de circuitos se apoya en software especializado para predecir tensiones y corrientes sin necesidad de construir prototipos físicos. Programas como SPICE y Gnucap permiten realizar análisis numéricos, mientras que herramientas como SapWin ofrecen análisis simbólicos. Estas plataformas aplican técnicas como la linealización alrededor del punto de funcionamiento o la aproximación lineal a trozos para manejar componentes no lineales y reactivos, optimizando así el tiempo y reduciendo los riesgos en el desarrollo de sistemas electrónicos.

Sources & Further Reading

• Kumar, A., Vidhyadhiraja, N. S., & Kulkarni, G. U. (2017). Current distribution in conducting nanowire networks. Journal of Applied Physics, 122(4).
• Balabanian, N., & Bickart, T. A. (1969). Electrical Network Theory.
• Stanley, W. D. (2004). Technical Analysis And Applications With Matlab. Cengage Learning.
• Kirchhoff, G. (1845). Über die Gesetze der elektrischen Ströme in Verkettungen. Annalen der Physik.
• Ohm, G. S. (1827). Die galvanische Kette, mathematisch bearbeitet.
