¿Qué es un cuadro de bicicleta y cómo influye en su rendimiento?

El cuadro de bicicleta, también conocido como bastidor o marco, constituye la pieza fundamental sobre la cual se ensamblan todos los demás componentes, tales como la horquilla, las ruedas, el sillín y el manillar. Su función principal es proporcionar una estructura rígida capaz de soportar las tensiones mecánicas durante el uso, determinando en gran medida la estabilidad, la comodidad y la maniobrabilidad del vehículo.

¿En qué consiste el diseño del cuadro diamante?

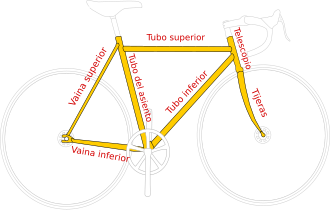

El diseño más extendido en la historia del ciclismo es el denominado «cuadro diamante», basado en la estructura de la bicicleta de seguridad. Este diseño se compone de dos triángulos principales: un triángulo frontal, formado por el tubo frontal, el tubo superior, el tubo diagonal y el tubo del asiento, y un triángulo trasero que conecta el asiento con las punteras donde se fija la rueda trasera.

¿Cómo afectan los ángulos de los tubos a la conducción?

La geometría de un cuadro, definida por la longitud de sus tubos y los ángulos de unión, dicta el comportamiento dinámico de la bicicleta. Los ángulos del tubo frontal y del tubo del asiento, medidos respecto a la horizontal, suelen oscilar entre 68° y 75°. Un ángulo más relajado (menor valor) suele ofrecer mayor estabilidad y comodidad, ideal para cicloturismo, mientras que ángulos más cerrados o verticales favorecen la maniobrabilidad, siendo comunes en bicicletas de competición.

¿Qué materiales se utilizan comúnmente en la fabricación de cuadros?

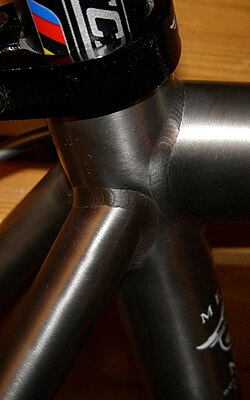

La elección del material influye directamente en el peso, la rigidez y la durabilidad del cuadro. Históricamente, el acero y sus aleaciones como el cromoly han sido fundamentales, destacando marcas como Reynolds y Columbus. En la actualidad, se emplean metales como el aluminio, el titanio, el magnesio y el escandio, además de materiales compuestos como la fibra de carbono, que permite diseños más complejos y ligeros, y materiales orgánicos como el bambú o la madera.

¿Cómo se determina el tamaño adecuado del cuadro?

Tradicionalmente, la talla se medía desde el centro del eje del pedalier hasta la parte superior del tubo del asiento. Sin embargo, debido a la diversidad de geometrías modernas, como los cuadros compactos, la longitud del tubo superior ha cobrado mayor relevancia para asegurar una posición ergonómica correcta. Existen tablas de referencia que relacionan la altura del ciclista y la longitud de su entrepierna con la talla ideal en centímetros o pulgadas.

¿Existen alternativas al diseño triangular tradicional?

Sí, existen configuraciones que prescinden del triángulo principal cerrado, como el cuadro escalonado o "step-through", que facilita el acceso al eliminar el tubo horizontal superior, siendo común en bicicletas urbanas. Otros diseños históricos o especializados, como la bicicleta Dursley Pedersen o las bicicletas reclinadas, presentan geometrías radicalmente distintas para optimizar la ergonomía, la aerodinámica o la distribución del peso del ciclista.

Sources & Further Reading

• Algarra, J.L. (1990). Ciclismo. Comité Olímpico Español.
• The Classic Rendezvous. The history of Reynolds Tubing. Disponible en: http://www.classicrendezvous.com/British_isles/reynolds/Reynolds_history.htm
• Sheldon Brown. Bicycle Glossary - Angles. Disponible en: http://sheldonbrown.com/gloss_an-z.html#angle
• Moulton, D. The Evolution of Frame Design. Disponible en: http://davesbikeblog.squarespace.com/blog/2009/10/5/the-evolution-of-frame-design-part-i-the-wheelbarrow-effect.html
