¿Qué es un engranaje y cuáles son sus principios fundamentales de transmisión?

Un engranaje es un mecanismo compuesto por dos o más ruedas dentadas que se utiliza para transmitir potencia mecánica y movimiento circular de un componente a otro mediante el contacto directo de sus dientes. Cuando las ruedas tienen distinto tamaño, la mayor se denomina corona y la menor piñón. A diferencia de las poleas, los engranajes evitan el deslizamiento, lo que garantiza una estricta exactitud en la relación de transmisión.

¿Cómo ha evolucionado la historia de los engranajes desde la antigüedad hasta la era moderna?

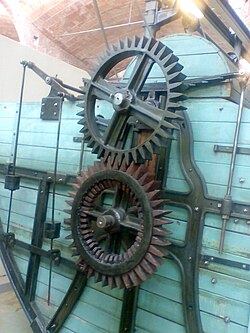

El origen exacto de los engranajes no se atribuye a una sola civilización, aunque registros históricos de la antigua China, Grecia y el mundo islámico mencionan su uso temprano. El vestigio más antiguo recuperado es el mecanismo de Anticitera, una calculadora astronómica datada entre el 150 y el 100 a. C. que contiene al menos 30 engranajes de bronce con dientes triangulares. Durante el Renacimiento, figuras como Leonardo da Vinci diseñaron múltiples variantes mecánicas y, en los siglos posteriores, científicos como Ole Rømer y matemáticos como Leonhard Euler sentaron las bases del perfil de diente en evolvente, impulsando la fabricación industrial moderna con innovadores como William Gleason y Robert Hermann Pfauter.

¿Cuáles son los principales tipos de engranajes según la disposición de sus ejes y su geometría?

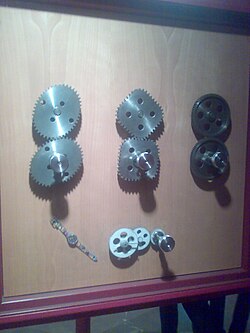

Los engranajes se clasifican principalmente según la orientación geométrica de sus ejes de rotación y las características de su dentado. Entre los ejes paralelos destacan los engranajes cilíndricos de dientes rectos y helicoidales, así como los doble helicoidales o en espina. Cuando los ejes se cruzan o se cortan, se emplean engranajes cónicos de dientes rectos o helicoidales, engranajes cónicos hipoides utilizados en automoción, y mecanismos de rueda y tornillo sin fin. Asimismo, existen variantes especiales como los engranajes planetarios y las cremalleras.

¿Qué parámetros geométricos definen un engranaje de dientes rectos?

El diseño de un engranaje cilíndrico recto se rige por magnitudes normalizadas que garantizan su correcta interacción. El módulo define la relación entre el diámetro primitivo y el número de dientes, exigiendo que dos ruedas engranadas compartan idéntico módulo. Otros elementos críticos incluyen la circunferencia primitiva, el paso circular, el espesor del diente, la altura de la cabeza (adendum) y la altura del pie (dedendum). El perfil de los flancos suele construirse mediante una curva en evolvente de círculo para asegurar una transmisión de velocidad uniforme.

¿De qué manera se fabrican y mecanizan los dientes de los engranajes a escala industrial?

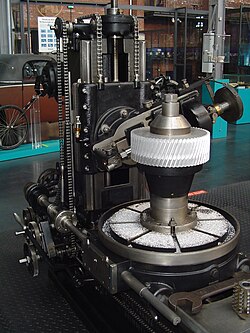

El conformado de los dientes industriales se realiza mediante diversas técnicas de mecanizado y fundición según las cargas previstas. El fresado mediante fresas madre, el tallado con herramientas generadoras y el brochado permiten obtener tolerancias estrictas en aceros endurecidos. Para componentes sometidos a grandes esfuerzos se aplican tratamientos térmicos superficiales como la cementación o la nitruración, seguidos opcionalmente por procesos de rectificado o bruñido con el fin de maximizar la dureza superficial y minimizar la fricción.

¿Cuáles son las aplicaciones industriales más comunes de los sistemas de engranajes?

Los engranajes se emplean prácticamente en cualquier sector industrial que requiera control de movimiento y par motor, desde la relojería de precisión hasta las grandes reducciones en turbinas navales y maquinaria pesada. Entre sus aplicaciones más destacadas figuran las cajas de velocidades automotrices, los mecanismos diferenciales que permiten distintas velocidades en las ruedas al girar, las bombas hidráulicas de engranajes y los reductores de velocidad industriales.

¿Cómo se calculan las relaciones de transmisión en los trenes de engranajes?

La relación de transmisión matemática relaciona la velocidad angular y el número de dientes entre la rueda motriz y la conducida. Mediante la ecuación general de transmisión, se establece que el producto de la velocidad por el número de dientes del eje motor es igual al del eje conducido. Cuando se requieren altas reducciones o grandes distancias entre ejes, se recurre a trenes de engranajes compuestos, combinando múltiples pares conectados solidariamente para modular el par y la velocidad final.

Sources & Further Reading

• Casado, Eduardo Águeda (2012). SISTEMAS DE TRANSMISION Y Frenado. Editorial Paraninfo. ISBN: 9788497320597.
• Schneider, Wilhelm; Sappert, Dieter (1990). Manual práctico de dibujo técnico: introducción a los fundamentos de dibujo técnico industrial. Revere. ISBN: 9788429114515.
• Varios autores (1985). Enciclopedia de Ciencia y Técnica. Tomo 5 Engranaje. Salvat Editores S. A. ISBN: 84-345-4490-3.
• Prada, Juan Carlos García; Sisamón, Cristina Castejón; Alonso, Higinio Rubio (2007). Problemas resueltos de teoría de máquinas y mecanismos. Editorial Paraninfo. ISBN: 9788497324953.
