¿Qué es un espejo parabólico y cómo funciona en la concentración de energía?

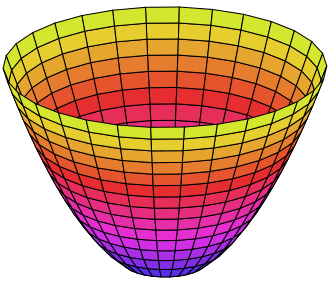

Un espejo parabólico es una superficie reflectora diseñada para concentrar o proyectar energía ondulatoria, tales como la luz, las ondas de radio o el sonido. Su geometría corresponde a un sector de paraboloide de revolución, formado al girar una parábola alrededor de su eje de simetría. Este dispositivo refleja las ondas que se desplazan paralelamente a su eje, haciéndolas converger en un punto específico denominado foco.

¿Cómo es la teoría geométrica y matemática que define un espejo parabólico?

Estrictamente, la forma tridimensional es un paraboloide, mientras que la parábola es la curva bidimensional generatriz. En coordenadas cartesianas con el vértice en el origen, la ecuación de la parábola orientada hacia arriba se expresa como 4fy = x², donde f representa la distancia focal. Para un plato paraboloidal simétrico, las dimensiones físicas se relacionan mediante la ecuación 4FD = R², en la cual F es la distancia focal, D es la profundidad del plato medida en la dirección del eje y R es el radio del plato.

Adicionalmente, se requieren cálculos avanzados para determinar el diámetro lineal de la hoja plana de material necesaria para conformar la superficie mediante corte y doblado. El volumen de un plato paraboloidal capaz de contener líquido se calcula mediante la fórmula (1/2)πR²D, lo que permite compararlo directamente con cilindros, esferas o conos.

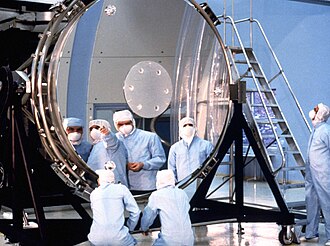

La precisión en la fabricación de estas superficies es crítica. Para enfocar correctamente la luz visible, cuyas longitudes de onda oscilan entre 400 y 700 nanómetros, los defectos superficiales no deben superar una fracción muy pequeña de la longitud de onda. Un error de tallado, como el registrado históricamente en el espejo original del telescopio espacial Hubble antes de su corrección con el dispositivo COSTAR, puede provocar severas aberraciones esféricas.

¿Qué precisión óptica se requiere para fabricar reflectores parabólicos eficaces?

La precisión de manufactura de un reflector parabólico depende directamente de la longitud de onda de la energía que debe manipular. Si una superficie presenta irregularidades del orden de un cuarto de la longitud de onda, las ondas reflejadas sufrirán un desfase de media longitud de onda, provocando interferencia destructiva. Por ello, los platos reflectores ópticos exigen tolerancias extremadamente estrictas, mientras que los dispositivos destinados a microondas o señales de televisión por satélite, con longitudes de onda cercanas a los diez milímetros, toleran desviaciones superficiales del orden de medio milímetro.

¿En qué consiste el reflector con foco equilibrado y cuáles son sus características?

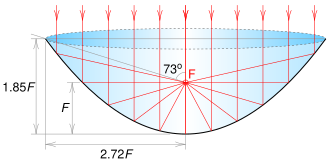

En ciertas aplicaciones de seguimiento, resulta útil que el centro de masas de un plato reflector coincida exactamente con su foco geométrico. Esta configuración permite rotar el dispositivo con facilidad para apuntar hacia fuentes móviles, como el Sol, manteniendo el objetivo receptor en una posición estacionaria. Para un plato simétrico fabricado con un material de espesor homogéneo, la condición de equilibrio focal se alcanza cuando la profundidad del plato es 1.8478 veces la distancia focal F, con un radio de borde equivalente a 2.7187 F y un radio angular de aproximadamente 72.68 grados.

¿Cómo funciona el reflector Scheffler en la tecnología de cocinas solares?

Dado que el enfoque equilibrado tradicional exige que la profundidad del plato sea mayor que su distancia focal, el punto de concentración energético queda ubicado en el interior de la estructura, dificultando su acceso físico. Para resolver esta limitación, Wolfgang Scheffler diseñó un reflector parabólico flexible que rota alrededor de ejes situados en su centro de masa, el cual no coincide con el foco. A medida que el espejo se desplaza para seguir la trayectoria solar, su curvatura se ajusta mecánicamente para conservar el punto focal inmóvil en el exterior, una característica sumamente útil en aplicaciones térmicas como la cocina solar.

¿Qué ventajas ofrecen los reflectores parabólicos fuera del eje?

Un paraboloide teórico posee un tamaño ilimitado, pero en la práctica se emplea únicamente un segmento de él. Cuando un reflector simétrico se utiliza para recibir energía, el módulo receptor ubicado en el foco proyecta una sombra inevitable sobre el vértice del plato, desperdiciando una porción de la superficie reflectora. Este inconveniente se evita mediante el uso de reflectores fuera del eje o descentrados, donde el segmento seleccionado se sitúa al margen del vértice y del eje de simetría. De este modo, el receptor no genera ninguna oclusión sobre la apertura útil, una configuración ampliamente adoptada en antenas de televisión por satélite y en radiotelescopios avanzados.

¿Cómo ha sido la evolución histórica del uso de reflectores parabólicos?

Los principios geométricos de la reflexión parabólica se conocen desde la antigüedad clásica. El matemático Diocles describió sus propiedades en su tratado sobre espejos incendiarios, demostrando su capacidad para converger rayos paralelos. Asimismo, durante el siglo III a. C., Arquímedes investigó los paraboloides en sus estudios de hidrostática, aunque la historicidad del uso de espejos para incendiar naves romanas en Siracusa permanece debatida. En los siglos posteriores, eruditos como Ibn Sahl estudiaron la óptica geométrica de estas superficies.

Durante el siglo XVII, James Gregory propuso el diseño de telescopios reflectores para eliminar la aberración cromática y esférica. Posteriormente, en el ámbito de las telecomunicaciones, Heinrich Rudolf Hertz construyó en 1888 la primera antena provista de un reflector parabólico. Con el advenimiento de la radioastronomía en el siglo XX, impulsada por los descubrimientos de Karl Guthe Jansky y Grote Reber, el empleo de enormes antenas parabólicas se consolidó en la exploración espacial y científica.

¿Cuáles son las aplicaciones modernas más destacadas de los espejos parabólicos?

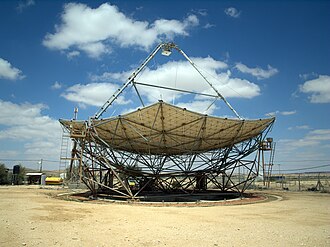

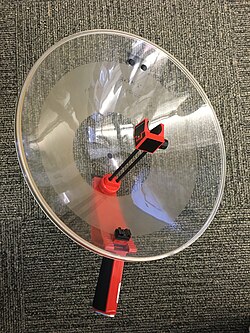

En la actualidad, los reflectores parabólicos desempeñan un papel fundamental en múltiples sectores tecnológicos e industriales. Se emplean de forma masiva en sistemas de telecomunicaciones por satélite, radiotelescopios de gran escala, instrumentos astronómicos ópticos y micrófonos direccionales para captación acústica a larga distancia. También participan en procesos de energía solar concentrada mediante hornos solares y en dispositivos de iluminación avanzada como faros automotrices y linternas.

Asimismo, intervienen en rituales simbólicos como el encendido de la llama olímpica en Grecia utilizando la radiación solar directa, en la construcción de espejos líquidos formados por mercurio en rotación vertical, y en dispositivos ópticos capaces de generar ilusiones tridimensionales realistas mediante espejos opuestos.
