¿Qué es un inductor y cómo funciona en los circuitos eléctricos?

Un inductor, también conocido como bobina o reactor, es un componente electrónico pasivo de dos terminales que almacena energía en forma de campo magnético cuando circula corriente eléctrica a través de él. Este dispositivo, fundamental en la electrónica moderna, se basa en el fenómeno de la autoinducción para oponerse a los cambios en la intensidad de la corriente que lo atraviesa.

¿Cómo almacena energía un inductor mediante el campo magnético?

Cuando una corriente eléctrica fluye por un conductor, se genera un campo magnético a su alrededor. Al enrollar este conductor en forma de bobina o hélice, se incrementa significativamente el flujo magnético que enlaza el circuito, aumentando así su inductancia. La energía almacenada en el inductor es proporcional al cuadrado de la intensidad de corriente que circula por él, siguiendo la relación matemática w = 1/2 Li². Esta energía se devuelve al circuito cuando la corriente disminuye, permitiendo que el inductor actúe como un elemento de almacenamiento temporal.

¿Qué papel desempeña la ley de Faraday en el funcionamiento de una bobina?

La ley de inducción de Faraday describe cómo una variación en el tiempo del campo magnético induce una fuerza electromotriz (tensión) en el conductor. Según la ley de Lenz, esta tensión inducida posee una polaridad que se opone al cambio de corriente que la originó. Este comportamiento es la razón por la cual los inductores se oponen a cambios bruscos en la corriente, un principio esencial para el filtrado de señales y la estabilización de voltajes en equipos electrónicos.

¿Cómo se comporta un inductor en circuitos de corriente continua y alterna?

En corriente continua (CC), una bobina ideal se comporta como un cortocircuito en régimen permanente, ya que al ser la corriente constante, no se genera autoinducción. Por el contrario, en corriente alterna (CA), el inductor ofrece una resistencia al paso de la corriente denominada reactancia inductiva, la cual aumenta con la frecuencia de la señal. En este caso, la corriente se ve retrasada 90° respecto a la tensión aplicada, lo que permite su uso en filtros electrónicos para separar señales de diferentes frecuencias.

¿Qué importancia tienen los núcleos magnéticos en la construcción de inductores?

Muchos inductores incorporan un núcleo de material ferromagnético, como hierro o ferrita, dentro de la bobina para aumentar el campo magnético y, por ende, la inductancia. Estos núcleos pueden multiplicar la inductancia por un factor de varios miles en comparación con un núcleo de aire. Sin embargo, el uso de materiales ferromagnéticos introduce fenómenos como la saturación, donde la inductancia cae si la corriente es demasiado alta, y las pérdidas en el núcleo debidas a corrientes parásitas e histéresis, que deben considerarse en el diseño.

¿Por qué es necesario proteger los circuitos cuando se interrumpe la corriente en un inductor?

Al interrumpir bruscamente el paso de corriente en un inductor, la energía almacenada en el campo magnético debe disiparse. Debido a que la corriente no puede detenerse instantáneamente sin generar una tensión teóricamente infinita, se producen sobretensiones que pueden dañar otros componentes, como transistores. Para evitar esto, se suelen utilizar diodos de protección o dispositivos supresores de transitorios que proporcionan un camino seguro para la corriente residual, evitando la formación de arcos eléctricos perjudiciales.

¿Qué tipos de inductores existen según su aplicación y construcción?

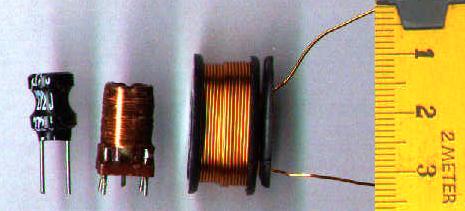

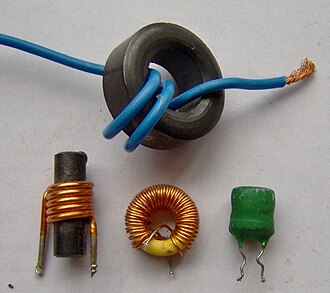

Existen diversas clasificaciones, como los inductores de núcleo de aire, utilizados en radiofrecuencia para evitar pérdidas magnéticas, y los de núcleo laminado o de ferrita, empleados en aplicaciones de baja frecuencia o fuentes de alimentación. También destacan los inductores toroidales, cuya forma de rosquilla minimiza el flujo de fuga y las interferencias electromagnéticas. Asimismo, existen inductores variables, que permiten ajustar la inductancia mediante núcleos móviles o contactos deslizantes, fundamentales en la sintonización de receptores de radio.

Sources & Further Reading

• Castillo, Juan Carlos Martín (2017). Componentes pasivos (Electrónica). Editex. ISBN 9788491612476.
• Alexander, Charles; Sadiku, Matthew (2009). Fundamentals of Electric Circuits (3ª ed.). McGraw-Hill.
• Singh, Yaduvir (2011). Electro Magnetic Field Theory. Pearson Education India. ISBN 978-8131760611.
• Wadhwa, C. L. (2005). Electrical Power Systems. New Age International. ISBN 978-8122417227.
• Purcell, Edward M.; Morin, David J. (2013). Electricity and Magnetism. Cambridge University Press. ISBN 978-1107014022.
