¿Qué es un nivel topográfico y cuáles son sus funciones principales?

El nivel topográfico, también conocido como nivel óptico, equialtímetro o nivel de ingeniero, es un instrumento fundamental diseñado para medir desniveles entre distintos puntos situados a diferentes alturas o para trasladar cotas desde un punto conocido hacia uno desconocido.

¿Cómo funciona un nivel topográfico en la práctica?

El instrumento opera manteniendo una línea de colimación horizontal para determinar diferencias de altura mediante una mira graduada. Los modelos pueden ser manuales o automáticos. En los manuales, el operador debe calibrar horizontalmente el nivel principal en cada lectura, mientras que los automáticos incorporan un compensador de gravedad o magnético que asegura la horizontalidad del eje óptico de manera autónoma una vez que el equipo se encuentra en estación.

¿Cuáles son las partes esenciales que componen el instrumento?

El equipo consta de diversos componentes ópticos y mecánicos que permiten su correcta manipulación y precisión. Entre las piezas principales se encuentran el objetivo con lentes de focalización, el botón de enfoque para obtener una visualización nítida, el ocular para observar la cruz reticular, y los tornillos de nivelación para estabilizar la plataforma. Asimismo, cuenta con un compensador interno formado por prismas suspendidos, un tornillo de ajuste horizontal para desplazar el equipo lateralmente, una placa base para acoplarlo al trípode y un círculo horizontal que facilita la lectura de ángulos.

¿De qué manera se obtienen y calculan los desniveles?

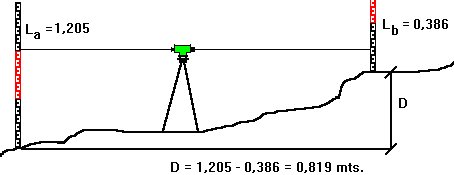

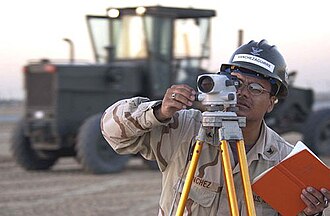

La obtención de desniveles se realiza visando a través del anteojo del instrumento hacia una mira vertical graduada colocada en el punto de medición. Al leer la altura interceptada por el retículo estadimétrico en la mira, y comparando dicha lectura con la de un punto de referencia previo, el operador calcula la diferencia de elevación entre ambas ubicaciones mediante operaciones aritméticas básicas de nivelación geométrica.

¿Cómo se realiza el traslado de cotas entre diferentes puntos?

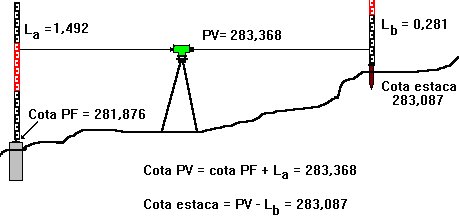

El traslado de cotas consiste en transferir la elevación exacta de un punto de referencia cuya altura sobre el nivel del mar o plano de comparación es conocida, hacia otro punto cuya altitud se necesita determinar. Esto se logra estacionando el nivel en una posición intermedia, tomando una lectura de espaldas sobre la mira ubicada en el punto de cota conocida para establecer la altura del plano instrumental, y luego realizando una lectura de frente sobre el nuevo punto.

¿Qué nivel de precisión se puede alcanzar con estos instrumentos?

La precisión varía de acuerdo con el tipo de nivelación y los accesorios utilizados. Un nivel estándar con entre 20 y 25 aumentos y miras centimetradas permite realizar nivelaciones con un margen de error aproximado de 1.5 cm por kilómetro nivelado. Para trabajos de alta exigencia, se emplean instrumentos equipados con nivel de burbuja partida, retículo de cuña, placas planoparalelas con micrómetro y miras de Invar milimetradas, alcanzando precisiones cercanas a los 7 mm por kilómetro de recorrido.
