¿Qué es un resistor y cómo funciona en los circuitos eléctricos?

Descubre qué es un resistor, su función en los circuitos eléctricos, los diferentes tipos de tecnologías de fabricación y cómo interpretar sus códigos de colores.

En pocas palabras

  • El resistor es un componente pasivo que se opone al paso de la corriente eléctrica.
  • Su funcionamiento se rige por la Ley de Ohm: ΔV = I · R.
  • Existen diversos tipos, incluyendo resistencias fijas, potenciómetros y sensores como termistores.
  • El valor de las resistencias axiales suele indicarse mediante un código de franjas de colores.
  • Las resistencias de lámina metálica ofrecen la mayor precisión y estabilidad térmica.

¿Qué es un resistor y cómo funciona en los circuitos eléctricos?

Un resistor, también conocido comúnmente como resistencia, es un componente electrónico pasivo diseñado específicamente para introducir una oposición controlada al paso de la corriente eléctrica entre dos puntos de un circuito. Su función principal es limitar el flujo de electrones o fijar niveles de tensión, basándose en la Ley de Ohm, que establece que la diferencia de potencial es directamente proporcional a la corriente y a la resistencia. Además de su uso en el control de señales, los resistores se emplean para generar calor mediante el efecto Joule en aplicaciones como calefactores y planchas.

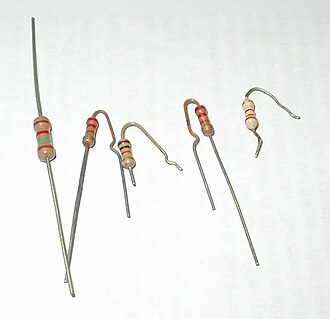

Componente electrónico tipo resistor
Un resistor estándar diseñado para integrarse en circuitos electrónicos.

¿Cómo se comportan los resistores en un circuito eléctrico?

En un circuito, los resistores actúan como reguladores de corriente o divisores de tensión. Al no tener polaridad definida, pueden conectarse en cualquier sentido. Cuando se disponen en serie, la corriente que atraviesa cada uno es idéntica, mientras que la tensión total se reparte entre ellos; en cambio, en una configuración en paralelo, la tensión es la misma en todos los componentes y la corriente se divide. Cualquier combinación de resistores puede simplificarse matemáticamente mediante el cálculo de una resistencia equivalente, lo que facilita el análisis de circuitos complejos.

Diagrama de resistores en serie y paralelo
Representación esquemática de cómo se agrupan los resistores en configuraciones serie y paralelo.

¿Cómo se interpreta el código de colores de un resistor?

Para identificar el valor nominal, la tolerancia y, en ocasiones, el coeficiente de temperatura de un resistor axial, se utiliza un sistema de franjas de colores. Las primeras bandas representan las cifras significativas del valor, mientras que la penúltima indica el multiplicador y la última señala la tolerancia de fabricación. Por ejemplo, una resistencia con bandas verde, amarillo y rojo indica un valor de 5400 ohmios (5,4 kΩ). Este sistema permite conocer las especificaciones técnicas del componente sin necesidad de instrumentos de medición complejos.

Resistencias axiales con código de colores
Diversas resistencias de empaquetado axial que utilizan franjas de colores para indicar su valor.

¿Qué diferencias existen entre las tecnologías de película y de composición?

Las resistencias se fabrican mediante diversas técnicas que determinan su estabilidad y uso. Las resistencias de composición de carbono, aunque históricamente importantes, son menos comunes hoy debido a su costo. Por otro lado, las de película de carbono ofrecen un bajo nivel de ruido, mientras que las de película metálica proporcionan una mayor estabilidad y precisión. Las resistencias de película gruesa y fina, utilizadas frecuentemente en componentes de montaje superficial (SMD), se aplican mediante procesos de serigrafía o pulverización catódica, permitiendo una miniaturización extrema en dispositivos electrónicos modernos.

Resistencia de montaje superficial SMD
Resistencia de montaje superficial o SMD, común en placas de circuitos impresos actuales.

¿Qué son los potenciómetros y las resistencias variables?

Un potenciómetro es un tipo de resistencia de tres terminales que permite ajustar manualmente el valor de la resistencia mediante un eje giratorio o un deslizador lineal. Su nombre deriva de su capacidad para actuar como un divisor de tensión ajustable. Mientras que los reostatos utilizan dos terminales para controlar la corriente, los potenciómetros son fundamentales en aplicaciones como el control de volumen en equipos de audio o el ajuste de parámetros en computadoras analógicas. Existen versiones multivuelta diseñadas para aplicaciones de alta precisión donde se requiere una resolución muy fina.

Potenciómetro de montaje en panel
Potenciómetro típico utilizado para ajustes manuales en paneles de control.

¿Cómo funcionan las resistencias de precisión y los shunts?

Las resistencias de precisión, o de lámina metálica, están diseñadas para mantener su valor con errores mínimos, incluso ante cambios de temperatura, gracias a la interacción mecánica entre la lámina metálica y el sustrato aislante. Por otro lado, un shunt o derivador amperimétrico es una resistencia especial de muy bajo valor utilizada para medir corrientes elevadas. Al pasar la corriente por el shunt, se mide la caída de tensión resultante, lo que permite interpretar el valor de la corriente sin dañar los instrumentos de medición, que generalmente no soportan intensidades muy altas.

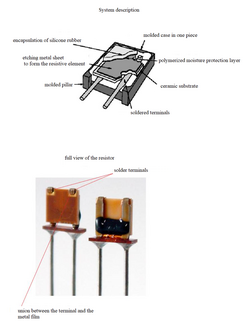

Resistencia de lámina metálica
Resistencia de lámina metálica, conocida por su alta estabilidad y precisión.
