¿Qué es una esfera armilar y cómo funcionaba como modelo reducido del cosmos?

La esfera armilar es un instrumento astronómico histórico concebido como un modelo reducido del cosmos desde una perspectiva terrestre. Su desarrollo tuvo lugar de manera independiente en la Antigua Grecia y en la Antigua China, con el propósito fundamental de determinar y calcular la posición de los cuerpos celestes.

¿Cómo está construida una esfera armilar y cuáles son sus partes principales?

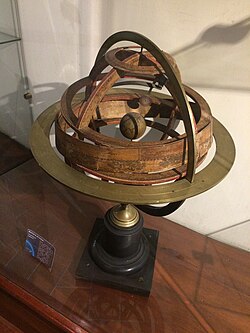

Este ingenio mecánico está constituido por un conjunto de anillos, brazaletes o argollas conocidos como armillas, de los cuales recibe su denominación. En el centro exacto de toda la estructura se ubica una pequeña esfera que representa a la Tierra. El anillo graduado más externo delimita el plano del horizonte local y señala los cuatro puntos cardinales, mientras que el círculo meridiano se cruza de forma perpendicular con este. Asimismo, se incluyen otros anillos esenciales como el ecuador celeste y la eclíptica o banda zodiacal, la cual marca el trayecto aparente del Sol durante todo el año con una inclinación de 23,5 grados respecto al ecuador. Adicionalmente, suelen representarse los trópicos y los círculos polares como elementos paralelos al ecuador celeste.

De qué manera se articulaban las armillas para simular el movimiento celeste?

Las diferentes armillas que componen la estructura se articulan de manera móvil entre sí, lo que permite imitar con precisión tanto el movimiento diario como el anual del firmamento aparente. Al ajustar el círculo meridiano hasta lograr que el Polo Norte de la esfera apunte hacia el polo del observador, es posible determinar la latitud geográfica y calibrar la bóveda celeste para cualquier ubicación terrestre. Mediante la rotación de todo el sistema sobre el eje de los polos, los astrónomos y navegantes de antaño podían predecir con exactitud el momento y el punto preciso en el que un astro determinado salía u ocultaba en el horizonte, así como el tiempo que permanecería visible.

Cuál fue el papel histórico de la esfera armilar en la navegación y la enseñanza?

Con el paso de los siglos, tras su uso inicial en la investigación cosmológica, la utilidad práctica de la esfera armilar se desplazó principalmente hacia la instrucción pedagógica en las aulas de astronomía y como soporte de apoyo para la navegación astronómica. Su diseño exigió siglos de observaciones minuciosas sobre el desplazamiento aparente del Sol, la Luna y las estrellas en torno a nuestro planeta, consolidándose como una herramienta didáctica indispensable antes de la llegada de la instrumentación moderna.

Qué simbolismo posee la esfera armilar en la cultura y la heráldica moderna?

En la actualidad, la representación estilizada de este instrumento destaca especialmente en la bandera de Portugal, donde envuelve el escudo nacional como un tributo directo a la época dorada de los descubrimientos marítimos portugueses del siglo XV. Dicho periodo estuvo estrechamente vinculado a las observaciones náuticas y astronómicas. Esta presencia también se materializa en emblemáticos monumentos arquitectónicos de Lisboa, tales como el Monasterio de los Jerónimos y la Torre de Belém.

Sources & Further Reading

Enciclopedia Espasa, artículo «Esfera».

James Evans, Histoire et pratique de l’Astronomie ancienne, París, Les Belles Lettres, 2016 (Edición original en inglés: The History and Practice of Ancient Astronomy, Nueva York-Oxford, Oxford University Press, 1998).
