¿Qué es una horquilla telescópica y cómo funciona en las motocicletas modernas?

En este artículo exploraremos la suspensión delantera más común en el mundo del motociclismo: la horquilla telescópica. Analizaremos su diseño mecánico, su evolución histórica desde sus primeras aplicaciones en serie, los mecanismos de amortiguación hidráulica, las variantes invertidas y los sistemas alternativos desarrollados por la industria.

¿Qué es exactamente una horquilla telescópica y cuáles son sus ventajas principales?

Una horquilla telescópica es una forma de suspensión delantera de una motocicleta cuyo uso es tan común que se ha hecho prácticamente universal. Consiste en un sistema con piezas que deslizan entre sí y que contienen un mecanismo interno de muelle y amortiguador. Sus principales ventajas radican en la simplicidad de su diseño, lo que la convierte en una opción relativamente barata de fabricar y de montar en comparación con los esquemas antiguos de enlaces múltiples. Además, resulta más ligera que aquellos diseños tradicionales que utilizaban componentes externos y ofrece una apariencia limpia y sencilla que los motociclistas suelen encontrar atractiva.

¿Cuáles fueron las primeras motocicletas en incorporar este sistema de suspensión?

Las primeras motocicletas de producción en serie equipadas con horquillas telescópicas dotadas de amortiguación hidráulica fueron los modelos alemanes BMW R12 y R17 en el año 1935. No obstante, las variantes de horquillas telescópicas sin amortiguación se habían utilizado con anterioridad en motocicletas fabricadas por The Scott Motorcycle Company desde el inicio de su producción comercial en 1908, así como por la marca danesa Nimbus, que comenzó a implementarlas a partir de 1934 y añadió la amortiguación hidráulica en 1939.

¿Cómo está construida una horquilla telescópica convencional y cómo opera su amortiguación?

Las horquillas telescópicas convencionales cuentan invariablemente con un par de tubos superiores o puntales sujetos a una abrazadera triple, mientras que los elementos deslizantes se sitúan en la parte inferior unidos al eje de la rueda delantera. En el interior de la mayoría de los tubos conviven resortes, aceite y aire para conformar la suspensión. Las horquillas encapsuladas logran una amortiguación regresiva gracias a cartuchos sellados con orificios cubiertos por resortes que regulan el flujo del aceite. De este modo, la suspensión ofrece mayor rigidez ante pequeños baches y se ablandará al enfrentar fuerzas más elevadas.

¿Por qué existen las horquillas telescópicas invertidas o USD y qué inconvenientes presentan?

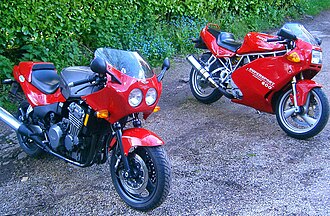

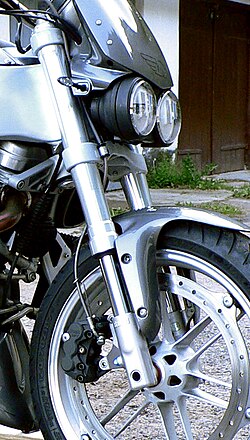

En algunas motocicletas deportivas modernas y en la gran mayoría de las motos todoterreno, el sistema se encuentra invertido. En estas llamadas horquillas invertidas o USD, los deslizadores completos que contienen la unidad de resorte y amortiguador se ubican en la parte superior sujetos al yugo, mientras que los montantes más delgados se sitúan abajo. Este diseño busca reducir el peso no suspendido y maximizar la rigidez del conjunto. Sin embargo, su principal desventaja radica en que todo el depósito de aceite se sitúa por encima del sello deslizante; por lo tanto, si se produce una fuga, el líquido se drena hacia abajo y la capacidad de amortiguación desaparece por completo.

¿Qué función cumple la abrazadera triple o árbol triple en el conjunto de dirección?

Un árbol triple, también denominado abrazadera triple o yugo, conecta firmemente los tubos de la horquilla al cuadro de la motocicleta mediante cojinetes de dirección que permiten pivotar el conjunto de lado a lado para guiar el vehículo. La mayoría de los modelos emplean un árbol superior y otro inferior para garantizar dos puntos de sujeción sólidos que mantengan los tubos perfectamente paralelos. Con la tendencia actual hacia horquillas de acción simple, estos soportes deben ser especialmente rígidos para distribuir de manera segura las fuerzas mecánicas sin generar flexiones indeseadas.
