¿Qué es una proyección cartográfica y cómo se representa la Tierra en una superficie plana?

Una proyección cartográfica es un sistema de transformación empleado para realizar una representación gráfica que establece una relación ordenada entre los puntos de la superficie curva de la Tierra y los de una superficie plana, conocida como mapa[cite: WirthKun2015-07-21]. Dado que la Tierra tiene una forma tridimensional esférica o geoide, no es posible aplanarla en un plano matemático sin alterar alguna de sus propiedades métricas originales[cite: WirthKun2015-07-21]. Esta transformación se apoya en redes de meridianos y paralelos, permitiendo que las coordenadas geográficas de longitud y latitud se traduzcan en coordenadas cartesianas (x e y) dentro de una malla geométrica de referencia[cite: WirthKun2015-07-21].

¿Por qué todas las proyecciones cartográficas producen deformaciones?

Todas las proyecciones cartográficas distorsionan inevitablemente la realidad debido a que la superficie tridimensional de una esfera no es isométrica con respecto a un plano[cite: WirthKun2015-07-21]. Tal como demostró Carl Friedrich Gauss en su Theorema egregium, resulta matemáticamente imposible representar una superficie curva en un plano sin generar algún tipo de alteración[cite: WirthKun2015-07-21]. Como consecuencia de esta limitación geométrica, los cartógrafos deben elegir qué propiedades métricas desean conservar y cuáles están dispuestos a sacrificar. Las principales propiedades que se intentan manejar son el área, la forma, la dirección, el rumbo y la distancia, pero ninguna proyección puede preservarlas todas de forma simultánea[cite: WirthKun2015-07-21].

¿Cómo se mide y se visualiza la distorsión en un mapa?

Para medir y mostrar de forma gráfica la distorsión inherente a una proyección, los especialistas utilizan herramientas matemáticas especializadas, siendo la más clásica la indicatriz de Tissot[cite: WirthKun2015-07-21]. Desarrollada mediante el análisis de factores de escala a lo largo de meridianos y paralelos, esta técnica permite construir pequeñas elipses distribuidas regularmente sobre el mapa para ilustrar la magnitud y la orientación exacta de la deformación angular y de las áreas[cite: WirthKun2015-07-21]. Además de las elipses de Tissot, existen otros métodos avanzados como la indicatriz de Goldberg-Gott, que evalúa la flexión y la asimetría, así como el uso de gradaciones de color o círculos de radio fijo que evidencian cómo varían las proporciones espaciales según la ubicación en el mapa[cite: WirthKun2015-07-21].

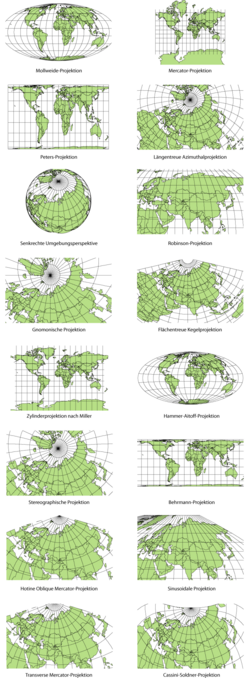

¿Cuáles son los principales tipos de proyecciones según la superficie geométrica?

Las proyecciones cartográficas se clasifican tradicionalmente en función de la superficie geométrica auxiliar utilizada para realizar la transformación: cilíndricas, cónicas y acimutales[cite: WirthKun2015-07-21]. Una proyección cilíndrica proyecta la esfera terrestre sobre un cilindro imaginario, siendo muy útil para representar el mundo completo aunque genere grandes distorsiones en las latitudes elevadas[cite: WirthKun2015-07-21]. Las proyecciones cónicas se obtienen utilizando un cono tangente o secante al globo, ideales para visualizar continentes o países de latitud media[cite: WirthKun2015-07-21]. Por su parte, las proyecciones acimutales o planas proyectan una porción de la Tierra directamente sobre un plano tangente en un punto seleccionado, siendo altamente empleadas para representar los polos y hemisferios[cite: WirthKun2015-07-21].

¿Cómo influyen las propiedades métricas en la elección de un mapa?

La selección de una proyección cartográfica depende directamente del propósito específico para el cual se destinará el mapa[cite: WirthKun2015-07-21]. Los mapas se dividen según sus propiedades principales en equivalentes (si conservan las áreas de las superficies), conformes (si conservan las formas y los ángulos) y equidistantes (si mantienen las proporciones de distancia desde un punto determinado)[cite: WirthKun2015-07-21]. Por ejemplo, los mapas temáticos suelen requerir proyecciones equivalentes para mostrar fenómenos estadísticos por unidad de área de manera proporcional, mientras que los mapas de navegación tradicional han privilegiado propiedades de rumbo y conformidad como las ofrecidas históricamente por la proyección de Mercator[cite: WirthKun2015-07-21].

¿Por qué existieron controversias históricas en torno al uso de mapamundis rectangulares?

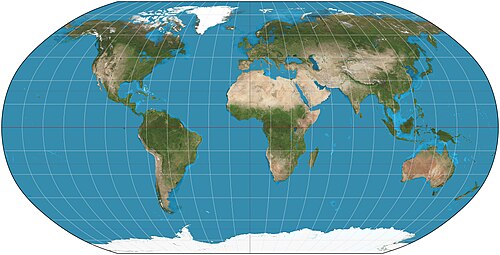

A finales del siglo XX, el uso generalizado de mapas rectangulares del mundo, especialmente la proyección de Mercator, generó intensos debates entre geógrafos y educadores debido a la desproporción visual que provocaban al agrandar las masas terrestres ubicadas en latitudes altas en detrimento de las regiones ecuatoriales[cite: WirthKun2015-07-21]. Esta controversia impulsó a diversas organizaciones geográficas internacionales a recomendar la adopción de proyecciones de compromiso estético o equivalentes, como la de Robinson o la Winkel-Tripel, adoptada en su momento por instituciones como la National Geographic Society para ofrecer una perspectiva visual más equilibrada del planeta[cite: WirthKun2015-07-21].

Sources & Further Reading

• Notes and comments on the composition of terrestrial and celestial maps - Johann Lambert, Waldo Tobler (ESRI Press, 2011) - Enlace en Archive.org
• Map Projections: A Working Manual - John Parr Snyder (United States Government Printing Office, 1987) - Enlace USGS
• Elements of Cartography - Arthur Robinson, Randall Sale, Joel Morrison, Phillip Muehrcke (1985)
• Manual de Cartografía, Teleobservación y Sistemas de Información Geográfica - Marina Miraglia y otros (Universidad Nacional de General Sarmiento, 2010)
