¿Qué son las Leyes de Kirchhoff y cómo funcionan en los circuitos eléctricos?

Las leyes de Kirchhoff son dos principios fundamentales en la ingeniería eléctrica y electrónica, formulados por Gustav Kirchhoff en 1846. Estas reglas permiten determinar el comportamiento de las corrientes y las tensiones en circuitos eléctricos complejos, basándose en los principios universales de conservación de la carga y de la energía.

¿En qué consiste la primera ley de Kirchhoff o ley de nodos?

La ley de corrientes de Kirchhoff, conocida como ley de nodos o LCK, establece que en cualquier nodo de un circuito, la suma algebraica de las corrientes que entran es igual a la suma de las que salen, lo que equivale a decir que la suma total de las corrientes en un nodo es cero. Este principio es una aplicación directa de la ley de conservación de la carga eléctrica.

¿Qué establece la segunda ley de Kirchhoff o ley de mallas?

La ley de tensiones de Kirchhoff, o LKV, postula que en cualquier malla o lazo cerrado de un circuito, la suma algebraica de todas las diferencias de potencial eléctrico es igual a cero. Esto significa que la energía total suministrada por las fuentes en un lazo cerrado debe ser igual a la energía consumida por los componentes, reflejando el principio de conservación de la energía.

¿Cómo se aplican estas leyes en un caso práctico de circuitos?

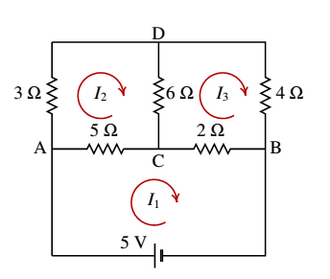

Para resolver un circuito, se definen las corrientes en cada rama y se aplican las leyes de Kirchhoff para generar un sistema de ecuaciones lineales. Por ejemplo, en una red con dos mallas, se utiliza la ley de nodos para relacionar las corrientes y la ley de mallas para establecer las ecuaciones de voltaje, permitiendo calcular las incógnitas mediante álgebra.

¿Qué limitaciones presentan las leyes de Kirchhoff en circuitos reales?

Las leyes de Kirchhoff dependen del modelo de parámetros concentrados, lo que significa que solo son estrictamente precisas cuando el circuito no irradia energía y las dimensiones físicas son pequeñas comparadas con la longitud de onda de la señal. En circuitos de alta frecuencia o líneas de transmisión, la densidad de carga puede variar en el tiempo, lo que requiere considerar efectos capacitivos e inductivos distribuidos, donde las leyes de Maxwell ofrecen una descripción más completa.

¿Cuál es la relación entre la corriente de desplazamiento y la ley de nodos?

Maxwell introdujo el concepto de corriente de desplazamiento para corregir situaciones donde la ley de nodos parece fallar, como en las placas de un condensador. Esta corriente, que no implica movimiento real de cargas, actúa como un factor de corrección que permite que la ley de Kirchhoff se cumpla incluso en presencia de campos eléctricos variables en el tiempo.

¿Por qué son importantes estas leyes en la simulación de circuitos modernos?

La formulación matricial de las leyes de Kirchhoff constituye la base matemática de la mayoría de los programas de simulación de circuitos, como SPICE. Al combinar estas leyes con las características de los componentes, los ingenieros pueden analizar redes complejas de forma eficiente mediante métodos computacionales.
