¿Cómo funciona el análisis de circuitos de corriente alterna y cuáles son sus principios fundamentales?

El estudio y análisis de circuitos de corriente alterna constituye una rama fundamental de la ingeniería eléctrica y la electrónica que examina el comportamiento de sistemas compuestos por resistencias, condensadores e inductores conectados a fuentes de corriente alterna. A través de este artículo, comprenderás los métodos matemáticos, las condiciones de linealidad y las herramientas de representación gráfica que permiten resolver estos sistemas en régimen permanente.

¿Qué condiciones deben cumplirse para analizar un circuito de corriente alterna?

Para aplicar las técnicas convencionales de análisis en corriente alterna, el sistema debe cumplir tres condiciones esenciales: todas las fuentes de alimentación deben ser sinusoidales, el circuito debe encontrarse en régimen estacionario (lo que implica que los fenómenos transitorios iniciales se han extinguido por completo), y los componentes deben ser estrictamente lineales o operar dentro de una zona donde puedan considerarse lineales. Quedan excluidos los circuitos con diodos, mientras que los inductores con núcleo ferromagnético solo ofrecen aproximaciones válidas.

De qué manera se aplican las impedancias complejas y la transformada de Laplace?

El funcionamiento de un circuito se estudia mediante las leyes de Kirchhoff, resolviendo sistemas de ecuaciones diferenciales que describen el comportamiento temporal. Dado que este proceso se vuelve extremadamente complejo al incluir múltiples bobinas o condensadores, en la práctica se recurre a la transformada de Laplace. Esta herramienta simplifica las operaciones diferenciales e integrales convirtiéndolas en operaciones algebraicas con números complejos dentro del dominio complejo, facilitando enormemente el cálculo de tensiones e intensidades.

Cómo se interpretan la impedancia y la admitancia compleja en los circuitos?

La impedancia compleja establece la relación entre la tensión en los bornes de un componente y la intensidad que circula por él, expresándose como la suma de una parte real (la resistencia) y una parte imaginaria (la reactancia). Por otro lado, la admitancia compleja representa el inverso de la impedancia y resulta especialmente útil cuando se aplican las leyes de nudos de Kirchhoff, descomponiéndose en conductancia y susceptancia.

De qué forma se resuelven los circuitos serie RL, RC y RLC mediante diagramas fasoriales?

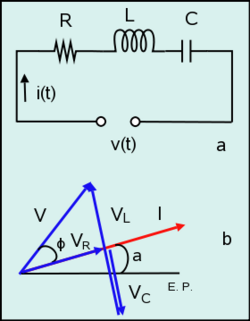

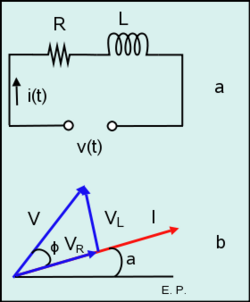

Los diagramas fasoriales, también conocidos como diagramas de Fresnel, permiten representar las tensiones y corrientes como vectores giratorios en un plano complejo. En un circuito serie RLC, la combinación de la resistencia y las reactancias determina el carácter inductivo, capacitivo o resistivo del sistema. Cuando la reactancia inductiva supera a la capacitiva, la intensidad se retrasa respecto a la tensión; en el caso contrario, se adelanta; y si ambas se igualan, se alcanza el fenómeno de resonancia.

Cómo se resuelven circuitos con múltiples fuentes de frecuencias diferentes?

Cuando un circuito contiene fuentes de alimentación que operan a distintas frecuencias, las reactancias de los condensadores y bobinas varían para cada fuente, ya que dependen directamente de la pulsación. Para resolver esta dificultad, se aplica el principio de superposición. Este método consiste en analizar circuitos auxiliares independientes para cada frecuencia, sustituyendo las demás fuentes de tensión por cortocircuitos y las de corriente por circuitos abiertos, para finalmente sumar los efectos individuales y obtener la respuesta total del sistema original.

Qué ocurre al analizar circuitos alimentados por múltiples generadores desfasados?

En situaciones donde intervienen varios generadores con desfases entre sí, como ocurre típicamente al conectar cargas entre diferentes fases de un sistema trifásico, es necesario seleccionar una fuente como referencia de fase. Mediante el uso de fasores complejos y números exponenciales, se calculan las diferencias de potencial efectivas entre los puntos de alimentación antes de determinar la corriente total y las caídas de tensión individuales en cada componente del circuito.
