¿Qué define a una instalación eléctrica y cómo funciona su estructura?

Una instalación eléctrica es el conjunto de circuitos, equipos y sistemas diseñados para dotar de energía eléctrica a edificios, infraestructuras y espacios públicos. Su función principal abarca desde la recepción de la energía hasta su distribución final y transformación en otros tipos de energía, como luz, calor o movimiento, garantizando siempre la seguridad de los usuarios y de la infraestructura.

¿Cómo se clasifica la energía eléctrica según su tensión?

Las instalaciones se clasifican principalmente por la diferencia de potencial entre sus conductores. Las instalaciones de alta y media tensión superan los 1000 voltios (1 kV) y se utilizan para transportar grandes potencias minimizando las pérdidas por efecto Joule. Por otro lado, las instalaciones de baja tensión operan por debajo de los 1000 voltios, siendo el estándar en viviendas e industrias. Finalmente, existen instalaciones de muy baja tensión, inferiores a 24 voltios, empleadas en aplicaciones de baja potencia donde se requiere una seguridad extrema.

¿Cuál es el proceso desde la generación hasta el usuario final?

La energía se genera en centrales y debe recorrer largas distancias hasta los centros de consumo. Para reducir pérdidas, se transporta mediante redes de alta tensión. Al llegar a las cercanías de las ciudades, estaciones transformadoras reducen la tensión a niveles de media tensión (como 13,2 kV). Posteriormente, cámaras transformadoras realizan una última reducción a 380/220 voltios, permitiendo que la red de baja tensión distribuya la energía a cada usuario final a través de cables subterráneos o líneas aéreas.

¿Qué elementos componen la instalación eléctrica de una vivienda?

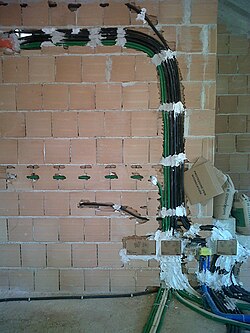

La instalación interior de un edificio es un sistema complejo que comienza en la acometida y pasa por la caja general de protección y la centralización de contadores. Desde allí, las derivaciones individuales llegan al Cuadro General de Mando y Protección (CGMP), que actúa como el núcleo de la instalación. Este cuadro distribuye la energía a través de circuitos independientes para diferentes usos, como alumbrado, cocina, horno y baños, albergando los dispositivos esenciales de control y seguridad.

¿Cómo garantizan la seguridad los dispositivos de protección?

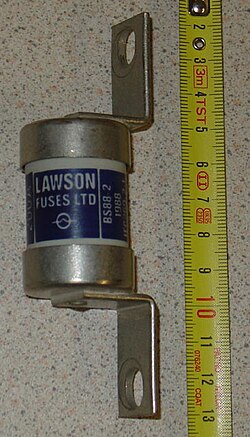

Los sistemas de protección son fundamentales para prevenir accidentes por cortocircuitos o sobrecargas. Los fusibles actúan como un punto débil que se funde ante una intensidad excesiva, mientras que los interruptores magnetotérmicos ofrecen una protección reutilizable frente a sobrecargas y cortocircuitos. El interruptor diferencial es vital para la seguridad personal, ya que detecta fugas de corriente a tierra y corta el suministro instantáneamente para evitar descargas fatales. Asimismo, la toma de tierra proporciona un camino de baja resistencia para derivar corrientes de fuga de manera segura.

¿Qué papel juegan los conductores y los puntos de consumo?

Los conductores son los encargados de dirigir el flujo eléctrico hacia todos los componentes. Se distinguen entre hilos, que consisten en un solo alambre, y cables, formados por varios hilos, siendo estos últimos más eficientes para transportar corriente en ciertas aplicaciones. Por su parte, los puntos de consumo son los receptores finales, como lámparas o electrodomésticos, que transforman la energía eléctrica en otras formas, como luz, calor o energía mecánica.

¿Por qué es importante la eficiencia energética en los proyectos eléctricos?

Más allá de la inversión inicial, el coste operativo de una instalación eléctrica suele ser el factor más significativo a largo plazo. El uso de materiales eficientes, como la iluminación LED, reduce drásticamente el consumo energético y la factura eléctrica. Además, un proyecto bien diseñado que considere la capitalización de los flujos de energía futuros no solo es económicamente más viable, sino que también tiene un impacto ambiental positivo al disminuir la demanda sobre la red.
