¿Qué son los circuitos de primer orden y cómo funcionan?

Los circuitos de primer orden son configuraciones eléctricas que contienen un único elemento capaz de almacenar energía, ya sea un condensador o un inductor, junto con elementos resistivos. Se denominan de primer orden porque su comportamiento matemático se describe mediante una ecuación diferencial lineal de primer orden. Estos circuitos son fundamentales en el estudio de la electrónica, ya que permiten comprender cómo los sistemas eléctricos responden a cambios súbitos en sus condiciones de operación.

¿Qué diferencia a los circuitos RC de los circuitos RL?

La principal diferencia radica en el componente de almacenamiento de energía utilizado. Un circuito RC emplea un resistor y un condensador, donde la energía se almacena en forma de campo eléctrico. Por otro lado, un circuito RL utiliza un resistor y un inductor (bobina), almacenando la energía en forma de campo magnético. Esta diferencia física determina cómo reacciona el circuito ante variaciones en la corriente o el voltaje, influyendo directamente en la forma en que se cargan o descargan sus componentes.

¿Cómo se comportan estos circuitos en régimen transitorio?

El régimen transitorio ocurre cuando el circuito experimenta un cambio, como la apertura o cierre de un interruptor, lo que provoca una respuesta temporal antes de alcanzar un estado estable. En un circuito RL, al cerrar el interruptor, la bobina genera una fuerza contraelectromotriz que se opone al flujo de corriente, haciendo que esta aumente de forma exponencial hasta su valor máximo. De manera análoga, en un circuito RC, el condensador comienza a cargarse, elevando su tensión exponencialmente hasta igualar la fuente de alimentación.

¿Qué es la constante de tiempo y por qué es importante?

La constante de tiempo, representada por la letra griega tau (τ), es un parámetro que indica la velocidad con la que un circuito de primer orden responde a un cambio. En un circuito RC, su valor es el producto de la resistencia y la capacidad (τ = RC), mientras que en un circuito RL es el cociente entre la inductancia y la resistencia (τ = L/R). Este valor es crucial porque determina la duración del régimen transitorio; generalmente, se considera que el circuito alcanza su estado permanente después de un tiempo equivalente a 5τ.

¿Cómo se calculan las ecuaciones durante la carga y descarga?

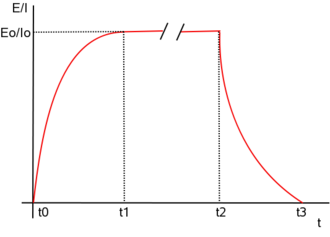

Las ecuaciones que describen la corriente o el voltaje en el tiempo dependen de si el circuito está en fase de carga o descarga. Para un circuito RL, la corriente i(t) aumenta según la expresión i(t) = Io(1 - e^(-t/τ)) durante la carga, y disminuye siguiendo i(t) = Io e^(-t/τ) durante la descarga. En el caso del circuito RC, el voltaje del condensador vc(t) sigue una lógica similar, cargándose hasta el valor de la fuente E0 y descargándose posteriormente hacia cero siguiendo una curva exponencial decreciente.

¿Qué define al régimen permanente en estos sistemas?

El régimen permanente es la etapa en la que las variables eléctricas, como la corriente o el voltaje, dejan de variar significativamente con el tiempo tras haber finalizado el periodo transitorio. En los circuitos de primer orden, esto ocurre una vez que el condensador se ha cargado completamente (actuando como un circuito abierto) o cuando la bobina ha alcanzado su flujo magnético estable (actuando como un cortocircuito ideal). Es el estado de equilibrio donde el circuito opera de manera constante hasta que ocurre una nueva perturbación externa.
